Набивка из ТРГ

НАБИВКИ САЛЬНИКОВЫЕ      БЕЗАСБЕСТОВЫЕ

ТУ 2573-010–21694136-2000

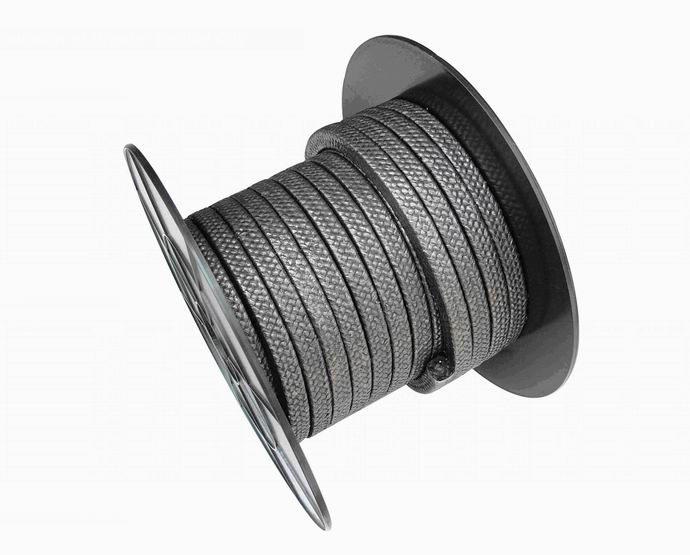

Сальниковые набивки, изготавливаются в виде шнура квадратного сечения методом диагонального плетения армированных нитей. Благодаря низкому коэффициенту трения (например, у графита 0,08-0,1), использование таких набивок позволяет снизить потребление электроэнергии на насосах, практически исключить износ валов/втулок, снизить трудозатраты на

ремонт и увеличить срок службы набивок. В соответствии с различными потребностями заказчика набивки могут быть обработаны ингибиторами коррозии с целью  улучшения их антикоррозионных свойств.;



   Рабочие условия

арматура

насос

Давление, МПа

200-350

 35-90

Температура, °С

от – 200 до + 560

Линейная скорость, м/с

          2 ~ 20

Рабочая среда, рН

          0 ~ 14*

Среда применения: горячая вода, пар, теплообменные, среды, кислоты, щёлочи, аммиак, водород, органические растворители, углеводороды, низкотемпературные жидкости и т.д



Область применения:  Плетеные набивки применяются для уплотнения  штоков запорно-регулирующей арматуры, валов центробежных и плунжерных насосов, в оборудовании и приборах нефтехимической, химической, нефтегазовой, машиностроительной, пищевой и фармацевтической промышленности.



Размеры поперечного сечения набивок:         с 4 до 6 мм      с 12 до 14 мм

                                                                             с 8 до 10 мм    с 16 до 50 мм



Армирующие волокна и их комбинации могут выбираться по требованию заказчика



* Кроме олеума, дымящей азотной кислоты и  ²царской водки².



Обозначение при заказе:

Набивка сальниковая  Х – h x h, ТУ 2573–010–21694136-2000,

  где

          Х - марка набивки;         h x h (размер сечения)



    Набивки поставляются в бухтах массой 2,5; 5 и 10 кг.




 Марки выпускаемых набивок и их технические характеристики:



  Марка





Наименование







Рабочая среда.

Назначение







Т  °С

Параметры



рН *





             P,  кг/см2

V, м/c



Арматура

Насосы

Арматура

Насосы




В-10

Набивка  из ТРГ,

армированная

ХБ нитью

Вода, пар и перегретый пар,

нефть, нефтепродукты,

химические среды.

Центробежные насосы, арматура, мешалки, автоклавы.

от –200 до +560

 200

35

 2

 20

0-14



В-10А

Набивка из ТРГ,

армированная

нитью из высоко-

температурной

легированной

стали

Вода, пар и перегретый пар,

нефть, нефтепродукты,

химические среды

Для запорной и регулирующей

арматуры с горячими и

агрессивными средами

от –200 до +560





350









-





2





-







0-14



В-10С

Набивка из ТРГ,

армированная

стеклонитью



Вода, пар и перегретый пар,

нефть, нефтепродукты,

Химические среды

Для насосов и арматуры с горячими, агрессивными средами

от -200

до +560





350







90



2





20





0-14





В-10Ф

Набивка из ТРГ,

армированная

ХБ нитью,

пропитанной суспензией фторопласта



Вода, пар и перегретый пар,

нефть, нефтепродукты,

химические среды.

Для запорной и регулирующей

арматуры с горячими и

агрессивными средами

от –200 до +260

200

40

2

20

0-14



В-20

Набивка из  угле-

родного волокна

Для насосов и арматуры

с горячими средами

до +560

170

-

-

15

1-13



В-20

ПТФЭ

Набивка  из

углеродного

волокна,

пропитанная     ПТФЭ суспензией

Термо- и химстойкая

набивка для насосов

и арматуры

До +260

350

90

2

20

2-12









































В-30

Набивка из

ПТФЭ (тефлона)

Пар и перегретый пар, вода,

нефть и нефтепродукты,

химические среды.

Для запорной и регулирующей

арматуры.

от –200 до +260

200

40

2

25

0-14



В-30К

Набивка из про-

графиченного ПТФЭ

с кевларовыми

углами

Для насосов с агрессивными

химическими средами

от –200 до +260

-

150

-

20





0-14







В-30Г

Набивка из про-

графиченного ПТФЭ

(тефлона)



Пар и перегретый пар, вода,

нефть и нефтепродукты,

химические среды.

Центробежные насосы и

арматура.

от –200 до +260



200





40



2

25



0-14





В-40

Шнур из микро-

волокнистого

ПТФЭ (тефлона)

Для небольшой запорной и

регулирующей арматуры с

агрессивными химическими

средами

от –200 до +260

-

70

-





-





0-14
